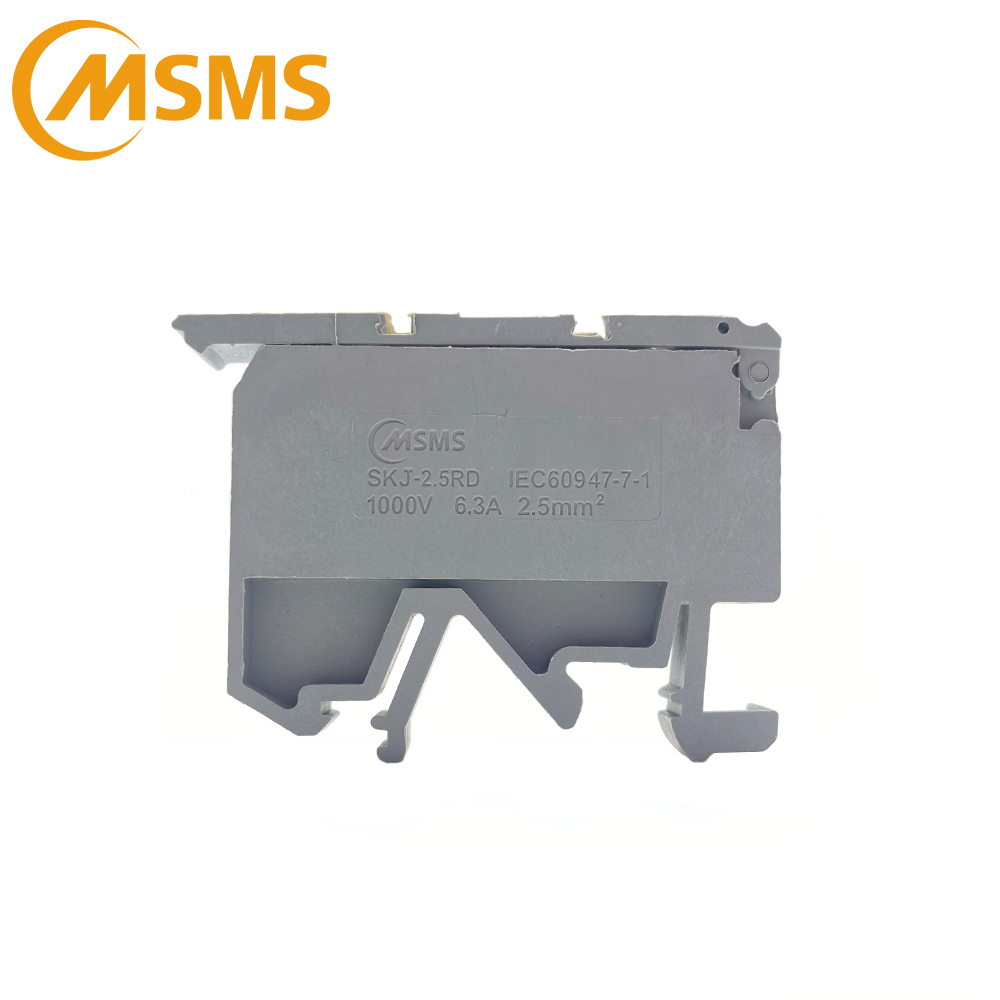

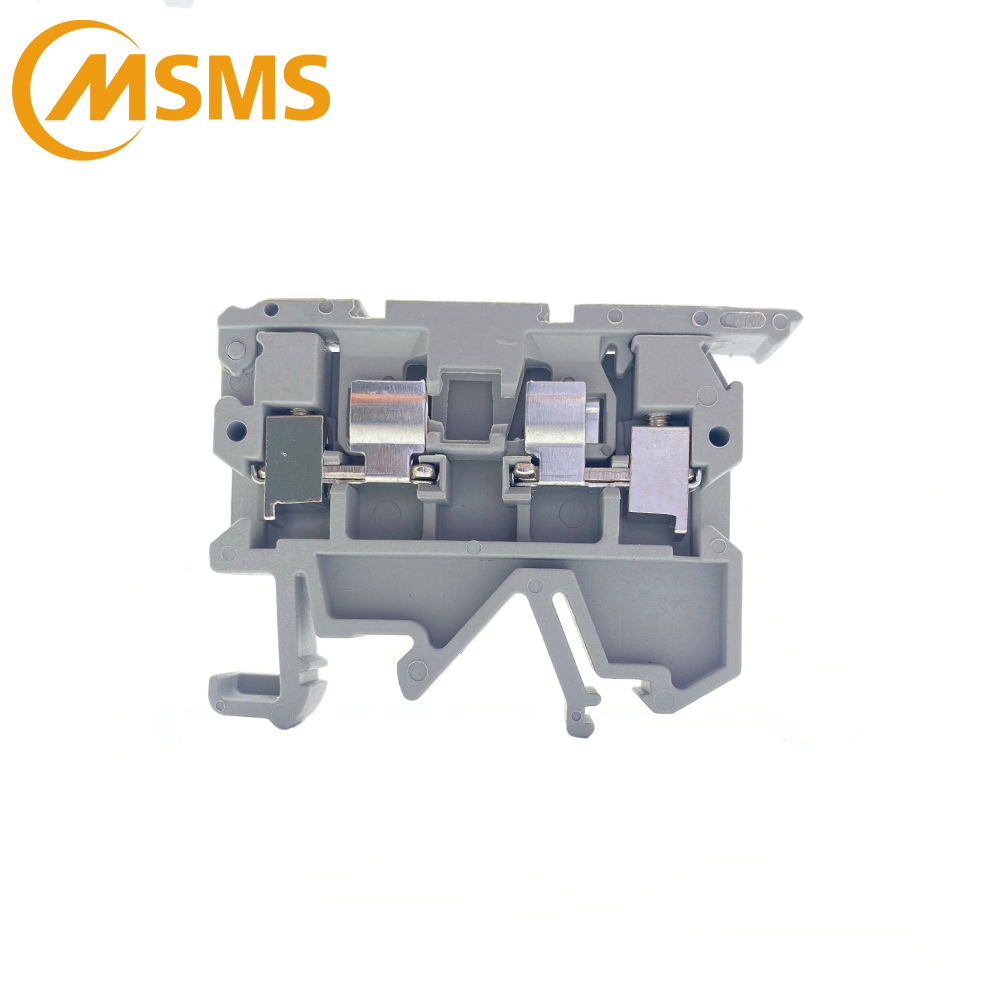

| 熔斷型接線端子 | SKJ-2.5RD | ||
| 訂貨號 | 01024 | ||
| 外形尺寸 | 寬度/厚度/高度 (mm) | 58.5/8.0/43.5 | |
| 螺釘公稱直徑 (mm) | M3 | ||
| 扭距 (Nm) | 0.5-0.7 | ||
| 剝線長度 (mm) | 10 | ||
| 額定數據 | 電壓 (V) | 1000 | |
| 電流 (A) | 6.3 | ||
| 導線截面 (mm2) | 2.5 | ||
| 壓線范圍 | 剛性導線 (mm2) | 0.2-4 | |
| 柔性導線 (mm2) | 0.2-2.5 | ||
| 安裝軌 | 型號 | 訂貨號 | |
| 安裝腳可選擇的導軌類型 |  | G32-15L | 02006 |
| G32-18/15 | 02007 | ||
| TH35-7.5 | 02005 | ||
| 終端隔板 |  | SKJ-4/2×2G | 01032 |
| - | - | ||
| 隔片，用于相鄰聯接件間的電氣隔離可事后插入 |  | SKJ-2.5RDG | 01080 |
| 空間補償隔板，與普通端子相鄰排列時用來抵消層間錯位 |  | - | - |
| - | - | ||
| 中心式聯接件，用于端子中間實現橫向橋接，可根據實際操作分位 | 10 位  | - | 01041 |
| 3 位 | - | - | |
| 2 位 | - | - | |
| 邊插式聯接件 | 2 位  | - | - |
| 3 位 | - | - | |
| 10 位 | - | - | |
| 標記號 | 空白  | SKB6 | - |
橫向印字 | SZB6 (橫) | ||
豎向印字 | SZB6 (豎) | ||
