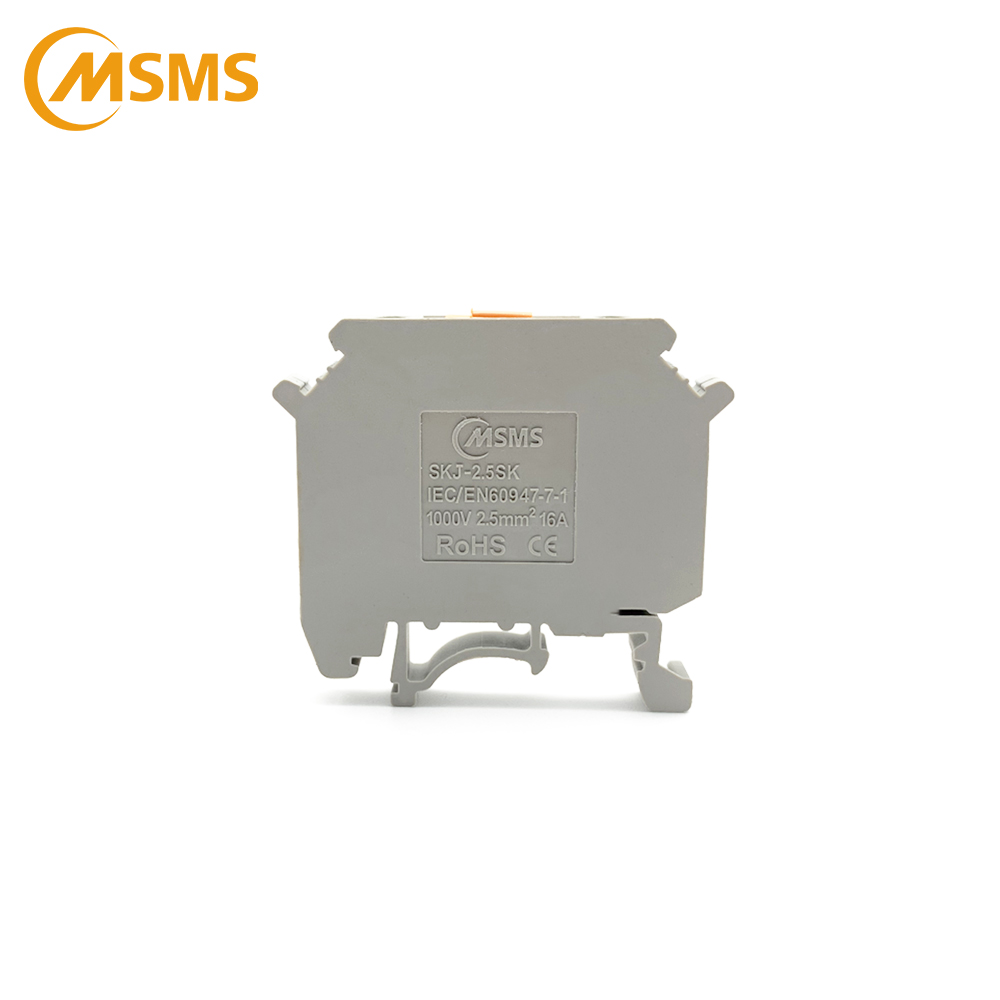

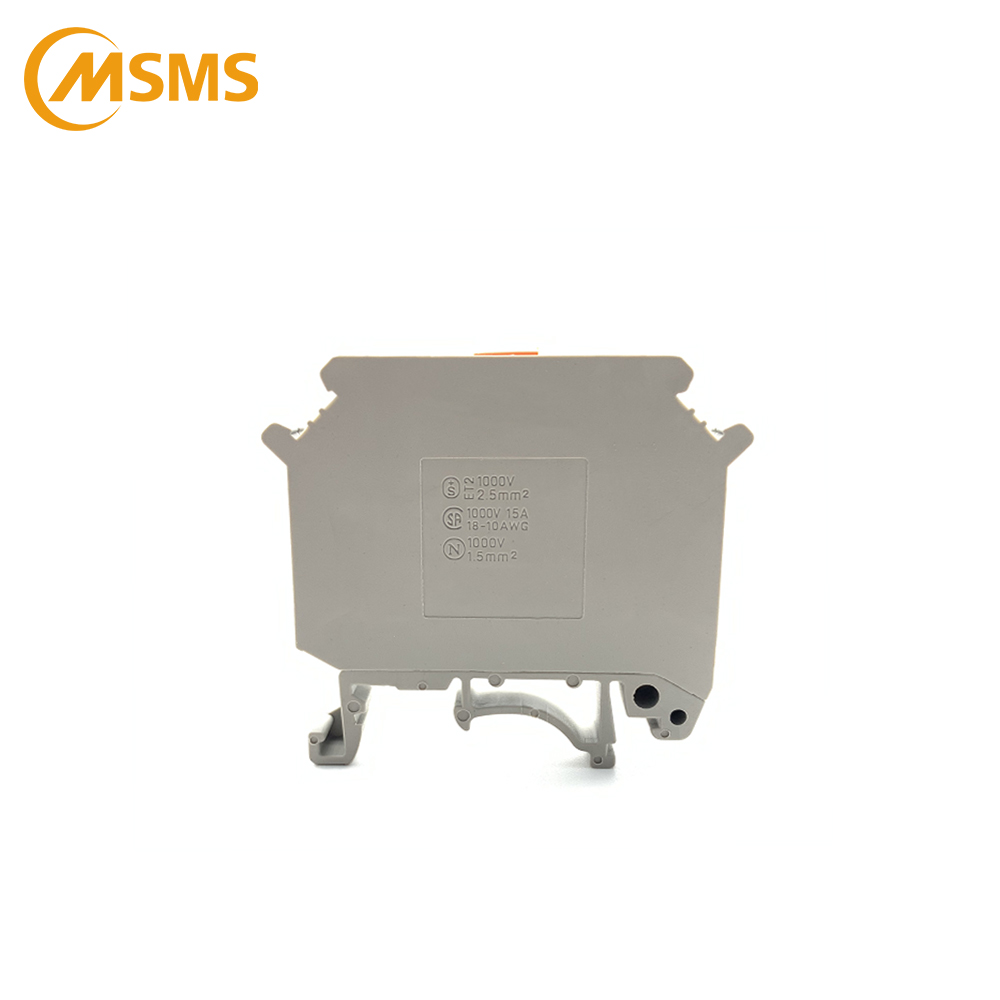

試驗開關型接線端子 | SKJ-2.5SK | ||
訂貨號 | 01019 | ||
外形尺寸 | 寬度/厚度/高度 (mm) | 52/6.2/46 | |
螺釘公稱直徑 (mm) | M3 | ||
扭距 (Nm) | 0.5-0.7 | ||
剝線長度 (mm) | 8 | ||
額定數據 | 電壓 (V) | 500 | |
電流 (A) | 16 | ||
導線截面 (mm2) | 2.5 | ||
壓線范圍 | 剛性導線 (mm2) | 0.2-4 | |
柔性導線 (mm2) | 0.2-4 | ||
安裝軌 | 型號 | 訂貨號 | |
安裝腳可選擇的導軌類型 |
| G32-15L | 02006 |
G32-18/15 | 02007 | ||
TH35-7.5 | 02005 | ||
終端隔板 |
| - | - |
隔片，用于相鄰聯接件間的電氣隔離可事后插入 |
| - | - |
空間補償隔板，與普通端子相鄰排列時用來抵消層間錯位 |
| - | - |
- | - | ||
中心式聯接件，用于端子中央實現橫向橋接，可根據實際操作分位 | 10 位 | - | - |
3 位 | - | - | |
2 位 | - | - | |
邊插式聯接件 | 2 位 | SEB 2-6 | 01058 |
3 位 | SEB 3-6 | 01076 | |
10 位 | SEB 10-6 | 01052 | |
標記號 | 空白 | SZB6-10 | 01065 |
橫向印字 | SZB6 (橫) | ||
豎向印字 | SZB6 (豎) | ||
