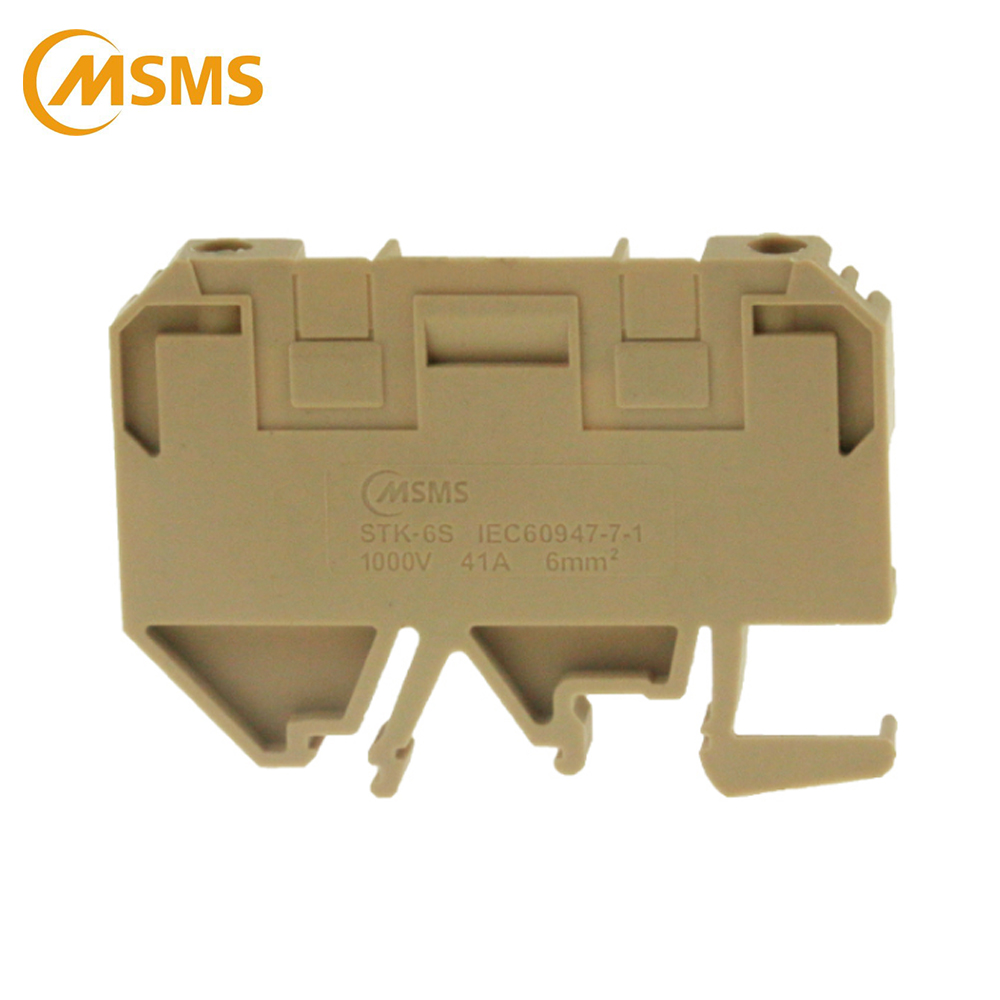

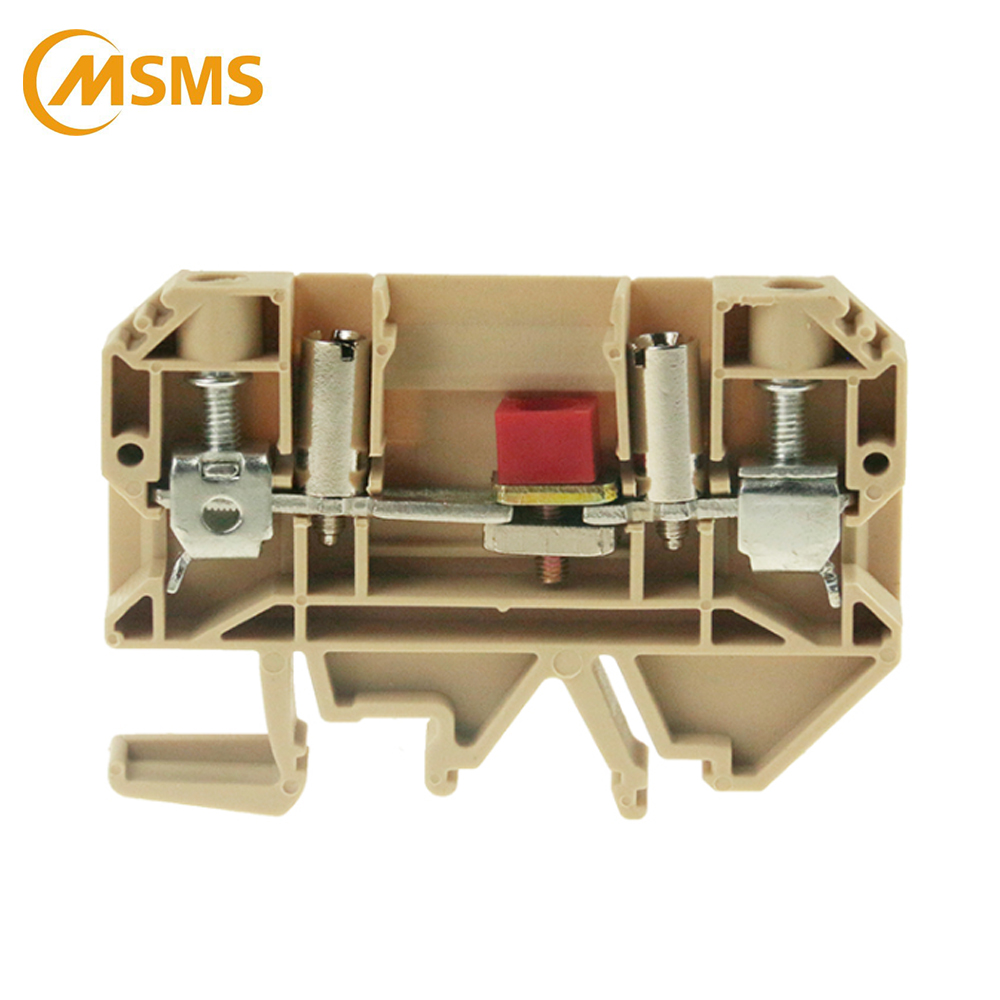

試驗型接線端子 | STK-6S | ||
訂貨號 | 06011 | ||
外形尺寸 | 寬度/厚度/高度 (mm) | 66/8/48.5 | |
螺釘公稱直徑 (mm) | M3.5 | ||
扭距 (Nm) | 0.8-1.6 | ||
剝線長度 (mm) | 12 | ||
額定數據 | 電壓(V) / 電流(A) | 500V/41A | |
額定工頻耐壓 | 2.5KV | ||
導線截面 (mm2) | 6 | ||
夾緊導線范圍 | 單股導線 (mm2) | 0.5-10 | |
多股導線 (mm2) | 1.5-10 | ||
多股導線(帶管狀端頭) (mm2) | 0.5-6 | ||
安裝軌 | 安裝腳可選擇的導軌類型 | 型號 | 訂貨號 |
TH15-5.5 | 02020 | ||
TH35-7.5 | 02005 | ||
G32-15L | 02006 | ||
G32-18/15 | 02007 | ||
隔板(厚1.5mm) | STK-6SG | 06021 | |
隔片 | - | - | |
聯接件 | STK- | ||
2聯 |
| 6S/2L | 06030 |
3聯 | 6S/3L | 06031 | |
10聯 | 6S/10L | 06032 | |
固定件 |
| STK-2G2 | 06042 |
STK-G1 | 06058 | ||
STK-G2 | 06063 | ||
標記號 | 空白 | SKB6 | 06056 |
橫向印字 | SKB6 (橫) | 06057-1 | |
豎向印字 | SKB6 (豎) | 06057-2 | |
